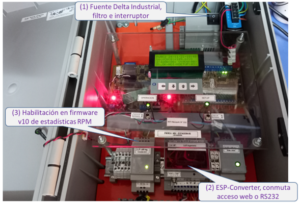

La evolución de las necesidades del Campo de Pruebas INTI-Cutral Có en cuanto a mejora en el ensayo de equipos con conexión a red requiere el mejoramiento de las condiciones de operación de los equipos. El diseño original de los PWRC2 que operan allí desde 2012 se instrumentó para el ensayo de equipos para carga de baterías, por lo cual el suministro centralizado de alimentación se realizaba vía una única barra de 24 V CC, y fuentes switching reductoras a 10.6 V CC con una única puesta a tierra en negativo común. Para los ensayos actuales de equipos con conexión a red (a partir de 2018) resulta conveniente aislar el suministro de cada PWRC2 utilizando fuentes individuales de tipo industrial a partir de red, con filtros y protecciones individuales. Además se incorporó una interfaz web / WiFi basada en un controlador Espressif ESP8266 (varinte ESP-12) para facilita la configuración de los ensayos.
La incorporación de una interfaz web/Wi-Fi como alternativa a un modo de operación normal RS232/conversor Ethernet (al que se puede retrotraer a través de interruptores accesibles en un módulo ubicado en riel DIN inferior) resulta una incorporación importante para la operación de los sistemas PWRC2.

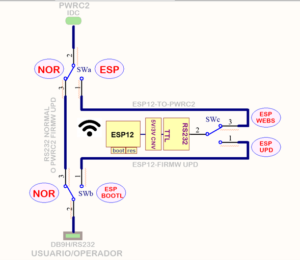

El elemento agregado al PWRC2 se denomina ESP-Conv1, y su diagrama en bloques se muestra en la siguiente figura.
Su objetivo es permitir utilizar la interfaz RS232 en el sector frontal de los PWRC2 en modo terminal convencional por RS232 (bypass) dirigido a la placa CL2 del PWRC2 (Modo1), o al módulo de WiFi integrado ESP12 vía su puerto serie interno (para actualizar su software Webserver) (Modo2). A su vez, dicho puerto serie interno puede dirigirse hacia el terminal exterior para el Modo2, o hacia el puerto de la placa CL2 (Modo3), en cuyo caso el PWRC2 puede ser accedido por el usuario vía WiFi utilizando la funcionalidad del módulo ESP12 integrado.

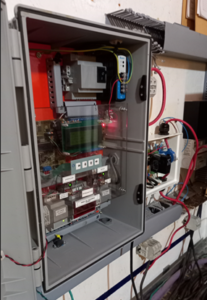

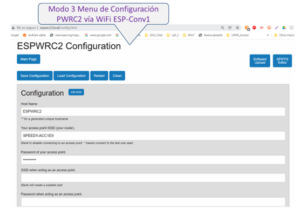

El sistema instalado en el Laboratorio de Pruebas INTI- Cutral-Co puede verse en la figura siguiente. Además se aprecia una pantalla de configuración accesible vía la red interna WiFi.
Manual detallado (PDF): Manual_PWRC2_v10d(v15-05-2022)a
Descripción Modo 3 ESP-Conv1 (PDF): Modo3_ESPWRC2con-vinculacion-aPWRC2_v10d(23-06-2022)
