Costo envío Correo AR:

AR: Consultar

Observaciones:

Consultar por valores requeridos ($ar 10% descuento)

Precio

Depende de Modelo – Precio de Referencia 48 a 14.4V / 3A HV (hasta 60V entrada) usd 89 final – ó equivalente en pesos a cambio del día (B.Nación)

Hojas de datos

HojaDatos_FuenteR416v2_LyR.pdf

Descripción

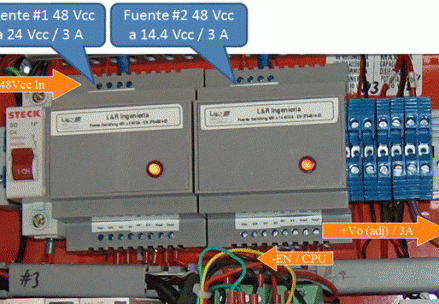

Los módulos de fuente de alimentación switching para baterías FteDIN416 permiten alimentar con +Vo ajustable regulado (hasta 1A o 3A dependiendo de la versión) a equipos de cómputos, toma de datos o similares a partir de bancos de acumuladores de tensión nominal 12,24 ó 48V. Para ello cuenta con protección de sobretensión a la entrada, fusible reseteable PTC, salida con protección contra cortocircuito (foldback), y circuito de sensado de tensión además de control lógico externo (-EN) de encendido/apagado. El circuito es de eficiencia típica de 75% por ser de tecnología switching a una frecuencia de 52kHz (+/-10%) en arquitectura buck, y utiliza circuitos integrados de potencia de amplia disponibilidad (línea LM2575/2576 – Texas Instruments, con segundas fuentes en On Semiconductor y Micrel) que cuentan con protección de autoapagado por sobretemperatura, y limitación de corriente ciclo por ciclo. Su formato exterior (Figura 3.1) es adaptable a instalaciones en riel DIN estándar, incluyendo conexión por borneras a tornillo tipo B2AZ.

Características Constructivas

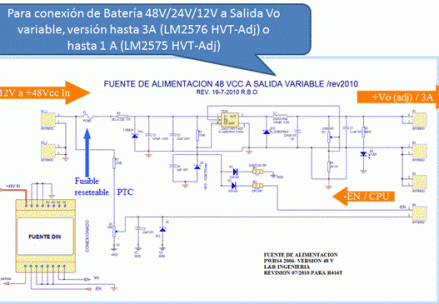

Los bornes de ingreso son los superiores y las salidas más la entrada de habilitación (-EN) se encuentran en la parte inferior. El Diagrama eléctrico, se observa que el negativo es común a la entrada y a la salida.

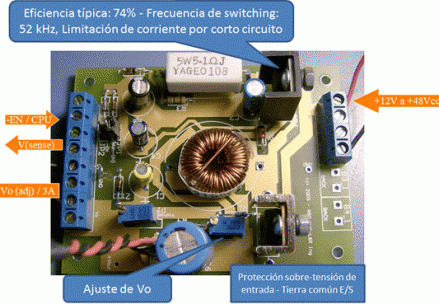

PLACA FteDIN416

El formato de la placa se adapta a la instalación en un gabinete para riel DIN tipo Chillemi R416, de fabricación nacional. La placa se fabrica en FR-4 de doble faz con PTH y amplio uso de superficies de conducción

Información técnica sobre circuitos integrados en FteDIN416

Se puede encontrar mas información sobre los circuitos integrados de la fuente FteDIN416, LM2575 (1 A) y LM2576 (3 A):

- Original – TI / ex National Semiconductor (Versión HVT-Adj en TO220-5):
Información: https://www.ti.com/product/lm2576
Hoja de datos: https://www.ti.com/lit/ds/symlink/lm2576.pdf

- Segundas fuentes
a) : OnSemi (solo versión hasta 40V entrada)
https://www.onsemi.com/pub_link/Collateral/LM2576-D.PDF
b) Microchip (ex Micrel)
https://www.microchip.com/en-us/product/lm2576
